技術情報

標準規格表


 部材の呼び名
鋼製支圧板(例)
  SP-6016J の場合

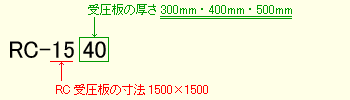

RC受圧板(例)
  RC-1540 の場合
鋼製支圧板及びRC受圧板の寸法等は、カタログ参照願います。
尚、記載されていない物も有りますので協会へお尋ね下さい。→お問い合わせ

鉄筋籠GR、金網型枠GFの組合せによりRC受圧板が構成されています。

例) RC受圧板 鉄筋籠GR 金網型枠GF
    RC1540 GR1540 GF1540
 地盤の許容支持力(100KN/m2

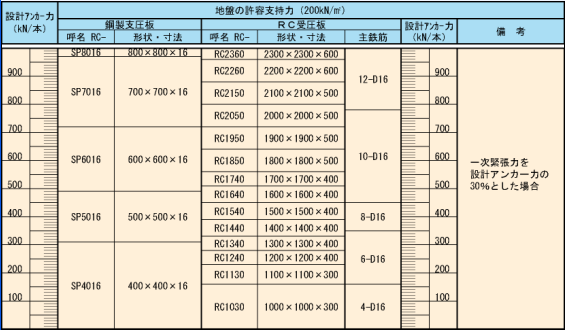

 地盤の許容支持力(200KN/m2


 地盤の許容支持力(300KN/m2
